Zemnící páska SimpleJack ESD 1 m

SimpleJack Uzemňovací páska ESD

Základní prvek bezpečného ESD systému. Prostor bez výbojů začíná právě tady.

Instalace ESD podlahy není jen o dlaždicích. Pokud má systém opravdu chránit citlivá elektronická zařízení, je naprosto nezbytné vytvořit kontrolovanou cestu pro odvod statického náboje. A právě v tom hraje klíčovou roli ESD uzemňovací páska SimpleJack.

Tato speciální páska se pokládá pod modulární dlaždice SimpleJack Calypso ESD a vytváří vodivou síť, která propojuje jednotlivé dílce podlahy se zemnícím bodem objektu. Díky tomu může elektrostatický náboj bezpečně odcházet, aniž by poškodil zařízení nebo ohrozil obsluhu. Páska je vyrobena z vodivého materiálu (PE/PP), má šířku 70 mm a tloušťku 0,1 mm, a je optimalizovaná pro bezproblémovou instalaci i funkčnost v různých provozních podmínkách.

Proč je zemnící páska důležitá?

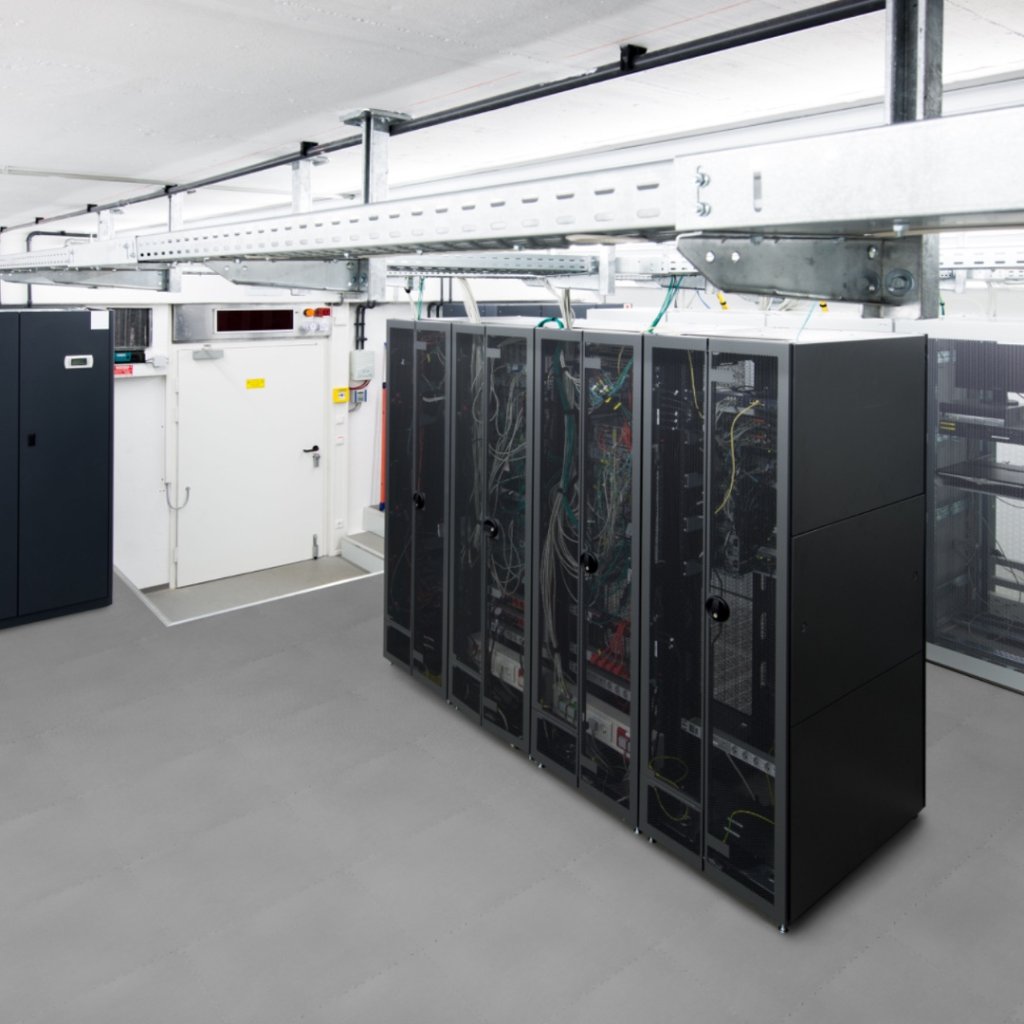

ESD podlaha bez uzemnění sice vypadá dobře, ale neplní svůj hlavní účel. Samotné dlaždice odvádějí statický náboj pouze tehdy, pokud jsou připojeny k vodivému systému. Páska zajistí, že náboj se šíří skrze podlahu a následně – přes zemnící sadu – bezpečně odchází do země. To je zásadní např. v serverovnách, výrobních linkách, laboratořích nebo dalších místech s citlivou elektronikou.

Jak pásku správně pokládat?

Uzemňovací páska se instaluje pod dlaždice v minimálně jednom směru. Ideálně však vytvoří síť – to znamená, že ji položíte v obou směrech (do mřížky), která vede středem každé čtvrté dlaždice nebo i každé, pokud to vyžaduje provozní prostředí.

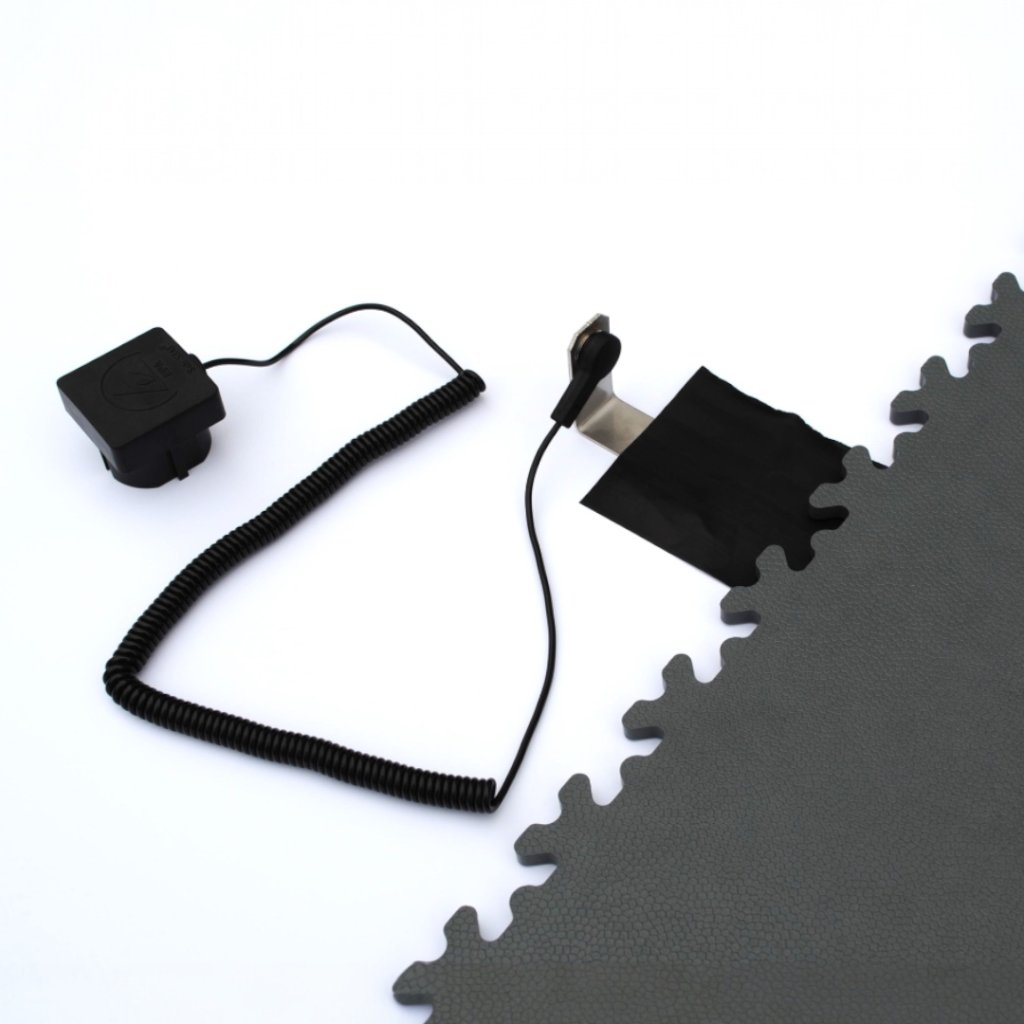

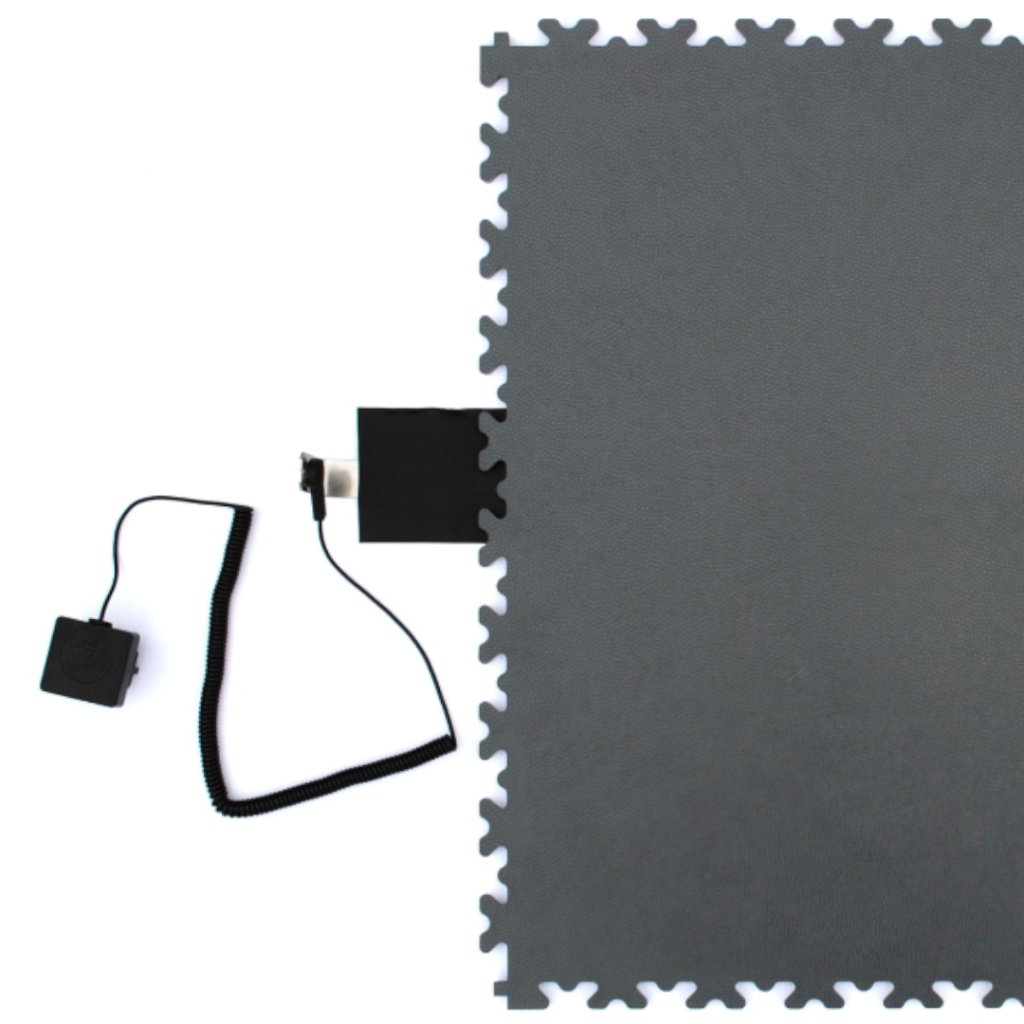

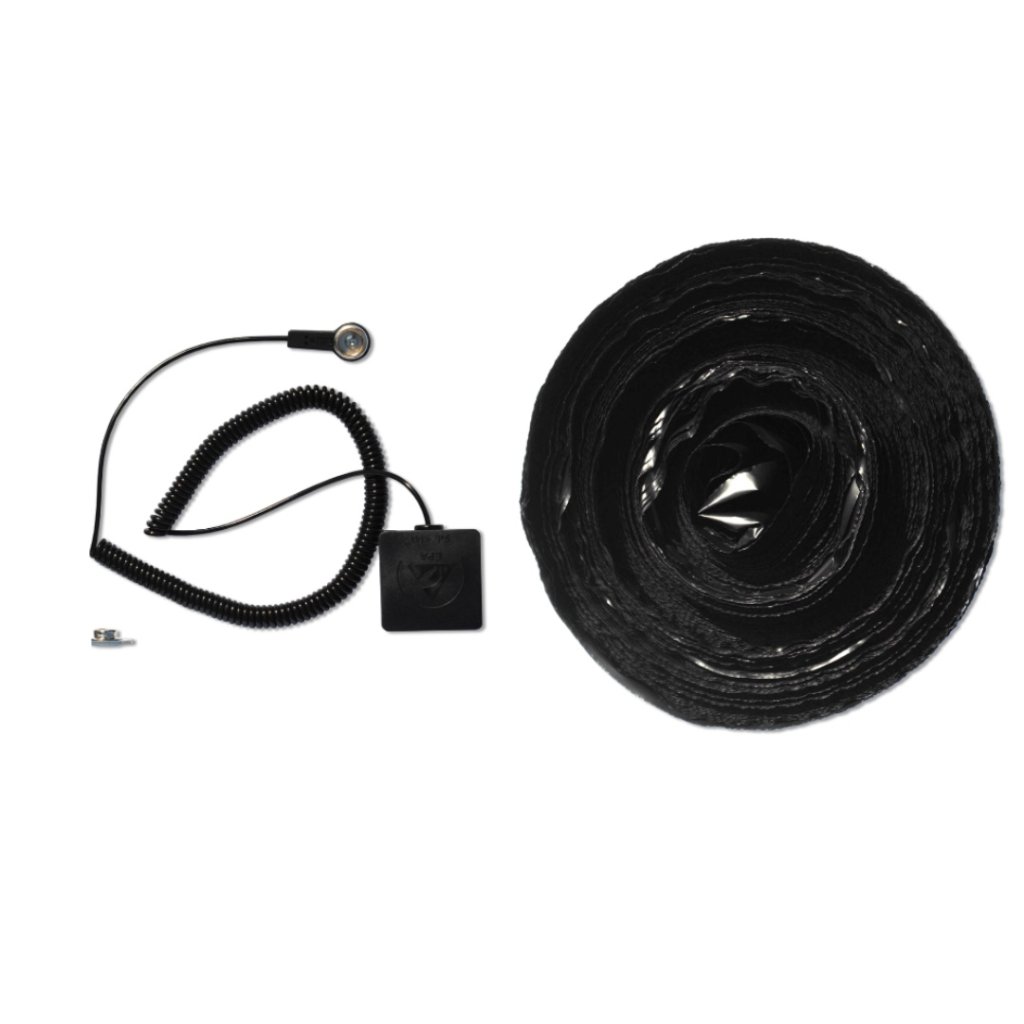

Páska musí být napojena na uzemňovací kolík přes samolepicí spoj a uzemněna pomocí sady obsahující konektor, kabel a kovový L-prvek. Uzemnění musí vždy provést kvalifikovaný elektrikář, a systém musí projít elektrorevizí.

Kolik pásky budete potřebovat?

Spotřeba pásky se odvíjí od plochy a způsobu pokládky. Počítejte podle vzorce:

Pro dlaždice SimpleJack Calypso ESD:

Plocha v m² × 2,8 = potřebná délka pásky v metrech

Např. pro prostor o velikosti 45 m²:

45 × 2,8 = 126 m pásky + doporučujeme 2 uzemňovací sady.

(V případě vedení pásky pod každou dlaždicí oběma směry je potřeba čtyřnásobek plochy.)

Shrnutí výhod:

• Nezbytný prvek pro funkční ESD podlahu
• Zajišťuje bezpečný a řízený odvod statického náboje
• Kompatibilní se všemi ESD dlaždicemi SimpleJack
• Snadná instalace pod dlaždice při pokládce
• Optimalizováno pro různé provozní podmínky
• V souladu s normami EN 61340-5-1
